Oplossing

Stravifloor Jackup-R

Op te vijzelen vloersysteem voor zwevende betonvloer

Stravifloor Jackup-R* is een ingenieus zwevend vloerssysteem met rubber steunen of stalen veren.

Het systeem bestaat uit stalen dozen waaraan de bewapening van de vloer bevestigd wordt. Na plaatsing van deze stalen dozen op een dikke bouwfolie en bewapening, wordt de betonnen vloer gestort. Nadat de vloer is uitgehard, worden hoogwaardig natuurrubber steunen of stalen veren in de dozen geplaatst. Vervolgens wordt de vloer opgekrikt door een verdeelplaat aan te laten grijpen en de bout aan te draaien. Voordeel van dit systeem is een beperkte inbouwhoogte en de mogelijkheid om de natuurrubber steunen of stalen veren op een later moment te vervangen, bijvoorbeeld vanwege een ander gebruik van de ruimte.

De steunen en stalen veren zijn verkrijgbaar in verschillende stijfheden. De selectie van de natuurrubber steunen of stalen veren wordt gedaan op basis van de belastingopgave en akoestische eis.

* voorheen gekend als CDM-MONT

Download Stravifloor Jackup-RDownload Stravifloor Jackup-R Download brochure StravifloorDownload brochure Stravifloor

Eigenschappen

  • zwevende vloer met stalen doossysteem
  • hoogwaardige natuurrubber steunen of stalen veren
  • elastomeren of stalen veren achteraf eenvoudig te bereiken
  • op te krikken hoogte van 20 tot 300 mm mogelijk
  • afveerfrequentie 4 – 15 Hz

Toepassing

  • gymzaal/sportzaal
  • theaterzaal
  • geluids/opname-studio
  • technische ruimten
  • natte vloeren

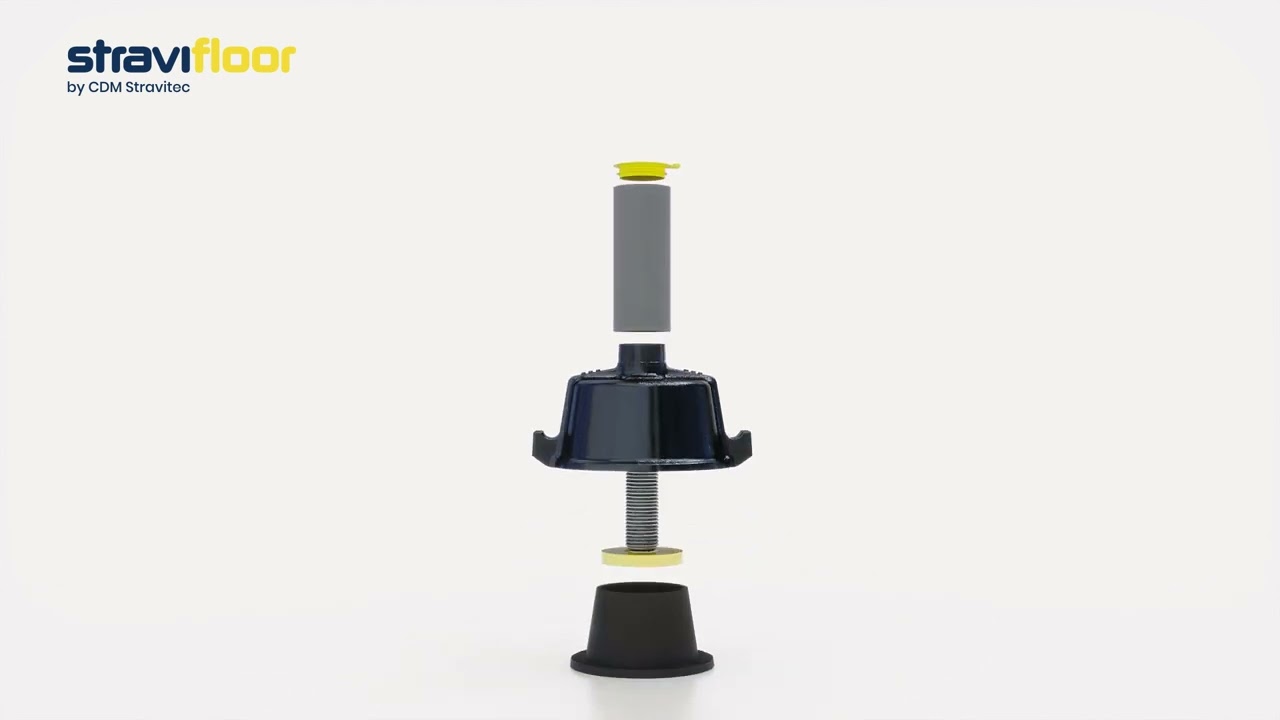

Om de verschillende stappen van de installatie van het Stravifloor Jackup-R vloerssyteem inzichtelijk te maken is een 3D impressie gemaakt, zie hiervoor deze video.

YouTube player
YouTube player

Voor het project Theater aan de Parade Den Bosch – waarin het Stravifloor Jackup vloersysteem is toegepast – is ook een video gemaakt. De video geeft tekst en uitleg van het systeem en laat ook de verschillende stappen zien van de installatie van het vloersysteem, maar dan in de praktijk!

Praktijkfoto’s
