Straviwood ModuLink

Akoestisch ontkoppeld anker horizontale bevestiging CLT en modules

Straviwood ModuLink is een akoestisch ontkoppeld anker voor de horizontale koppeling van CLT vloeren/wanden of modules. Met deze koppeling kan de windbelasting overgedragen worden en tegelijkertijd de geluidsoverdracht tot een minimum worden beperkt.

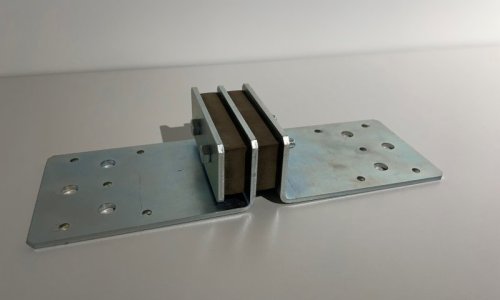

De Straviwood ModuLink is opgebouwd uit twee stalen profielen (elektro gegalvaniseerd) die akoestisch van elkaar ontkoppeld zijn d.m.v. een natuurrubber of polyurethaanschuim. De ankers worden prefab samengesteld en voorgespannen en hoeven dan enkel nog vastgeschroefd te worden op locatie (= eenvoudige installatie).

Er zijn drie uitvoeringen die veel worden toegepast: Straviwood Modulink 0,8 kN (1,2 kN rekenwaarde), Straviwood Modulink 2,4 kN (3,6 kN rekenwaarde) en Straviwood Modulink 6 kN (9 kN rekenwaarde). Er zijn op aanvraag ook andere uitvoeringen mogelijk (voor evt. hogere belasting en of andere afmeting van de stalen beugel).

Er is onderzoek gedaan naar de effectiviteit van de Straviwood Modulink door een aantal situaties te meten (ankerloos, starre koppeling en toepassing van Straviwood Modulink). Het verschil in de gemeten luchtgeluidsisolatie tussen de situatie ankerloos (geen koppeling) en starre koppeling was 8 dB. Bij toepassing van de Straviwood Modulink 0,8 kN gaf dit slechts 1 dB minder geluidsisolatie dan ankerloos en 7 dB verbetering van de luchtgeluidsisolatie t.o.v. starre koppelingen. Meetonderzoek op aanvraag verkrijgbaar.

Download Straviwood ModuLinkDownload Straviwood ModuLink Download InstallatiehandleidingDownload Installatiehandleiding Download Straviwood BrochureDownload Straviwood Brochure

Eigenschappen

  • akoestisch ontkoppeld anker
  • eenvoudig te installeren
  • prefab samengesteld en voorgespannen
  • elektro gegalvaniseerd staal en natuurrubber of polyurethaanschuim
  • afveerfrequentie ca. 20 Hz bij de ontwerpbelasting
  • hoge reductie flankerend geluid
  • toepassing serviceklasse 1 en 2 (EN 1995-1-1:2004+A1:2008)

Toepassing

  • akoestische ontkoppeling horizontale bevestiging CLT vloeren
  • akoestische ontkoppeling horizontale of verticale bevestiging CLT wanden
  • akoestische ontkoppeling horizontale of verticale bevestiging houten modules

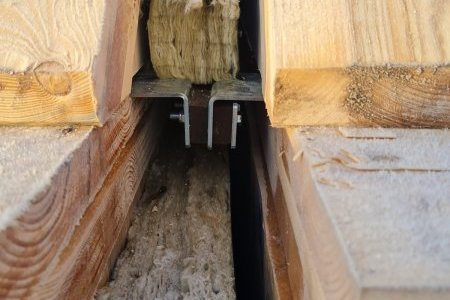

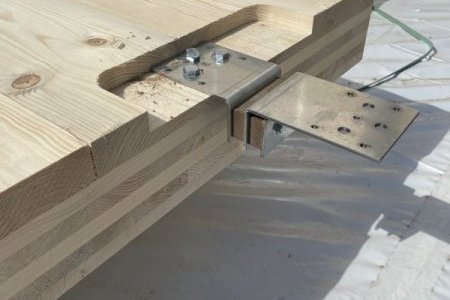

Praktijkfoto’s
