Xylino Almere – Een primeur in Nederland
| Toepassing Houtbouw, Modules | Leverancier modules geWOONhout |
| Oplossing Straviwood ModuBreak | Akoestisch adviseur Nieman |
| Constructeur / Aannemer IBVreeswijk / Koopmans Bouwgroep | Architect Arons & Gelauff Architecten |

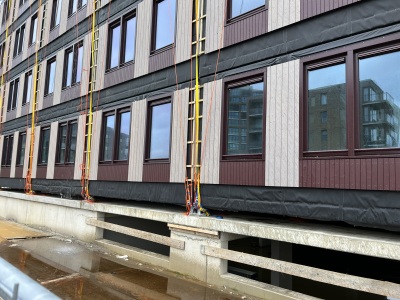

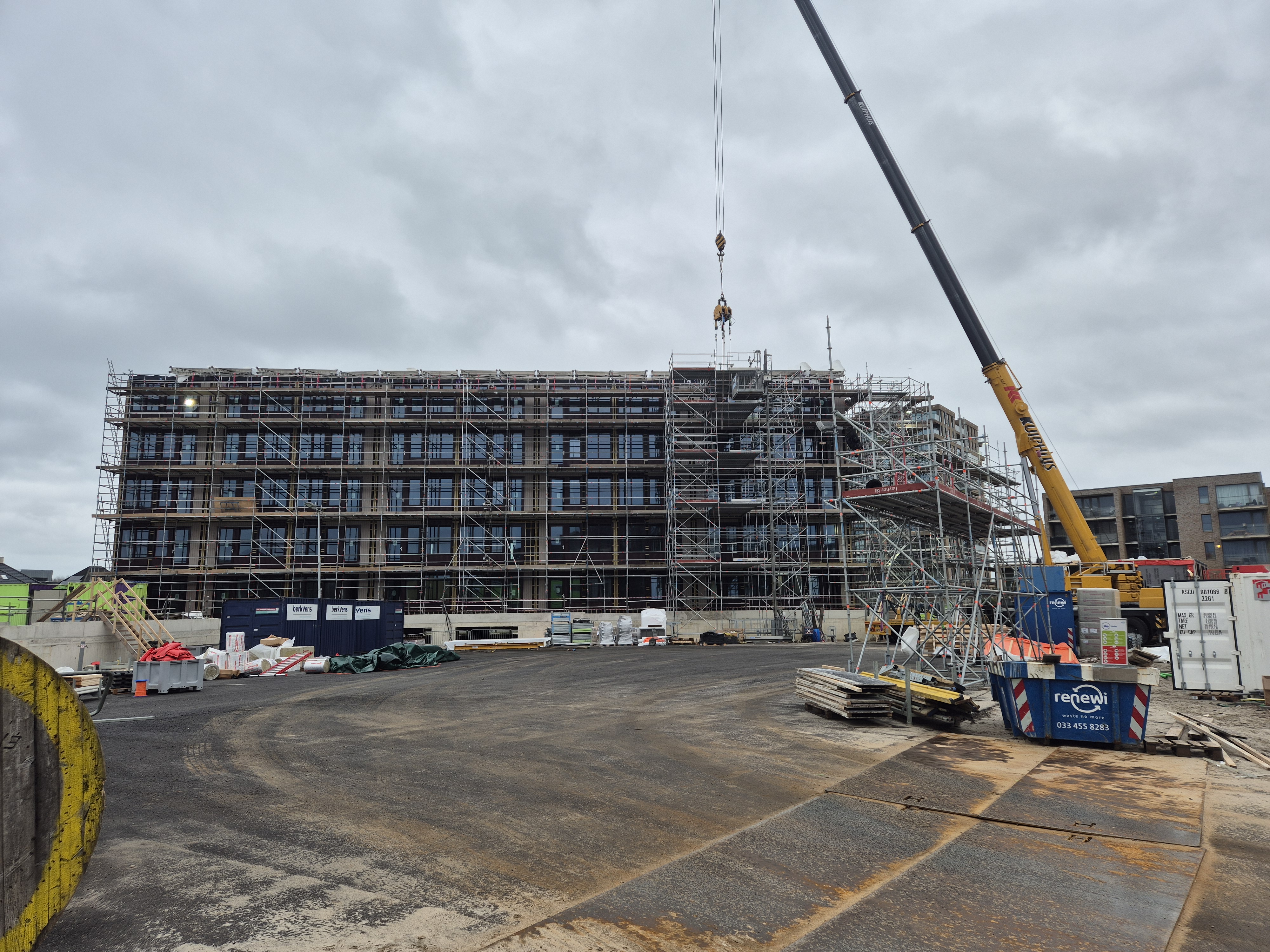

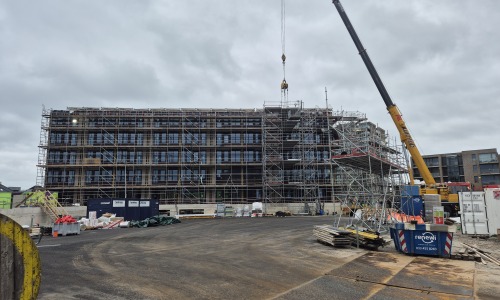

In het Homeruskwartier in Almere bevindt zich het bijzondere project Xylino. Dit unieke appartementencomplex bestaat uit 93 woningen, verdeeld over 3 woonblokken die met half ondergrondse stalling/parkeergarage en gemeenschappelijke binnenplaats worden opgeleverd. De woonblokken bestaan uit 5 bouwlagen, die volledig worden opgetrokken uit houten modules en is daarmee een primeur in Nederland. In totaal worden er 436 modules geplaatst die volledig prefab in de fabriek van geWOONhout geproduceerd worden. Daarnaast worden er 10 grondgebonden eengezinswoningen gerealiseerd.
De geWOONhout modules die zijn ingezet bij Xylino bestaan uit LVL (Laminated Veneer Lumber). Dit bestaat uit dunne lagen hout die worden verlijmd tot platen. De balken en kolommen worden uit deze platen gezaagd en herverlijmd indien nodig. Indien LVL op de juiste manier wordt toegepast kan tot wel 40% hout bespaard worden t.o.v. CLT (Cross Laminated Timber), wat doorgaans in de hoogbouw wordt gebruikt.
Uitdaging
Door het lage gewicht van de houten modules in vergelijking met traditionele bouw (beton/staal), is het van belang akoestische ontkoppeling toe te passen tussen de modules om voldoende geluidsisolatie te realiseren. De grootste uitdaging hierin was de zorgvuldige afstemming van de voor de akoestische ontkoppeling beschikbare oppervlakte, belastingen, akoestische prestatie en invering.
Oplossing

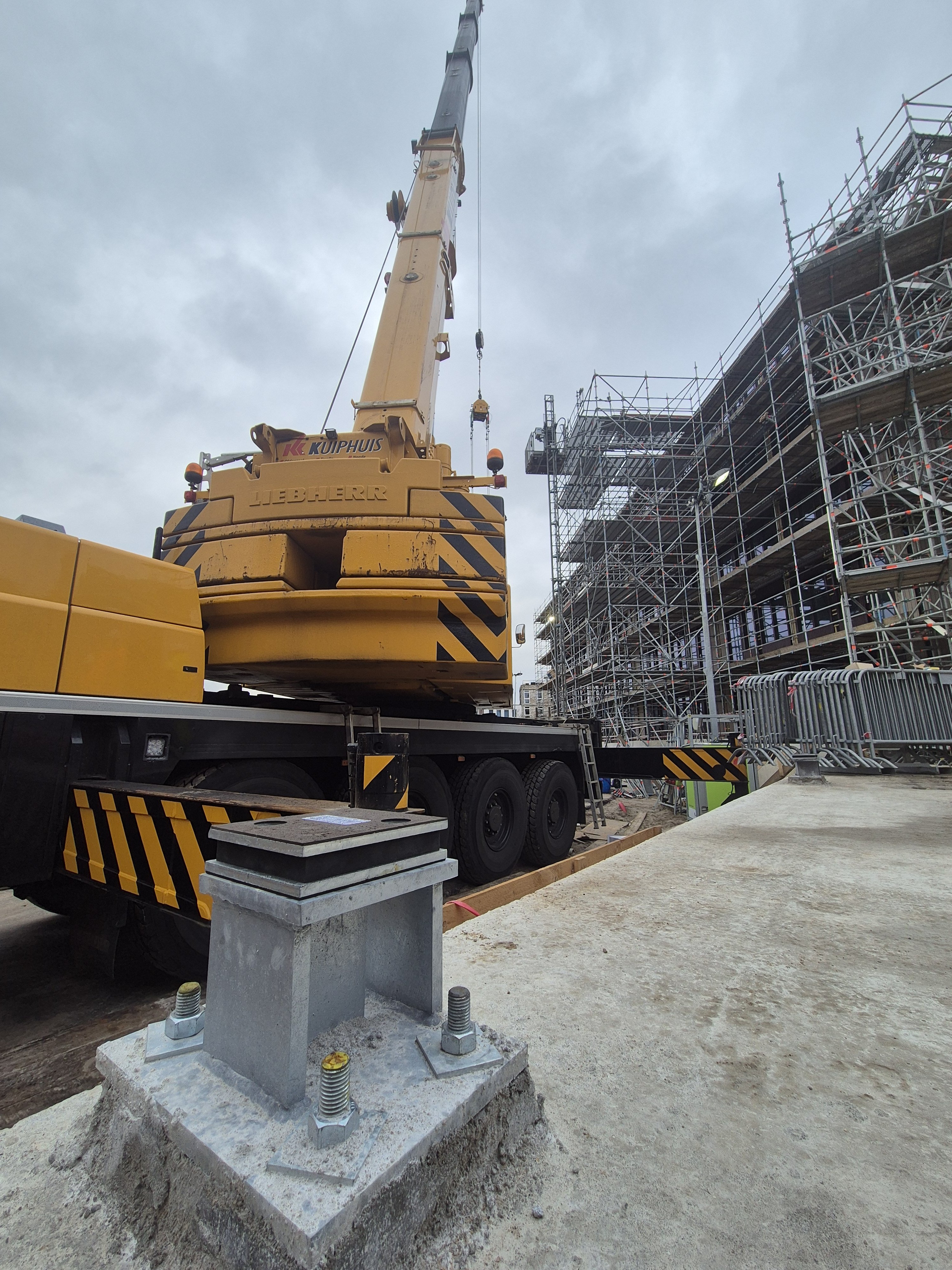

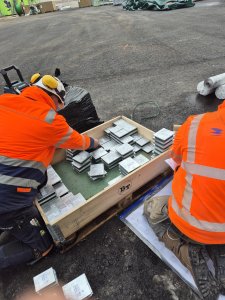

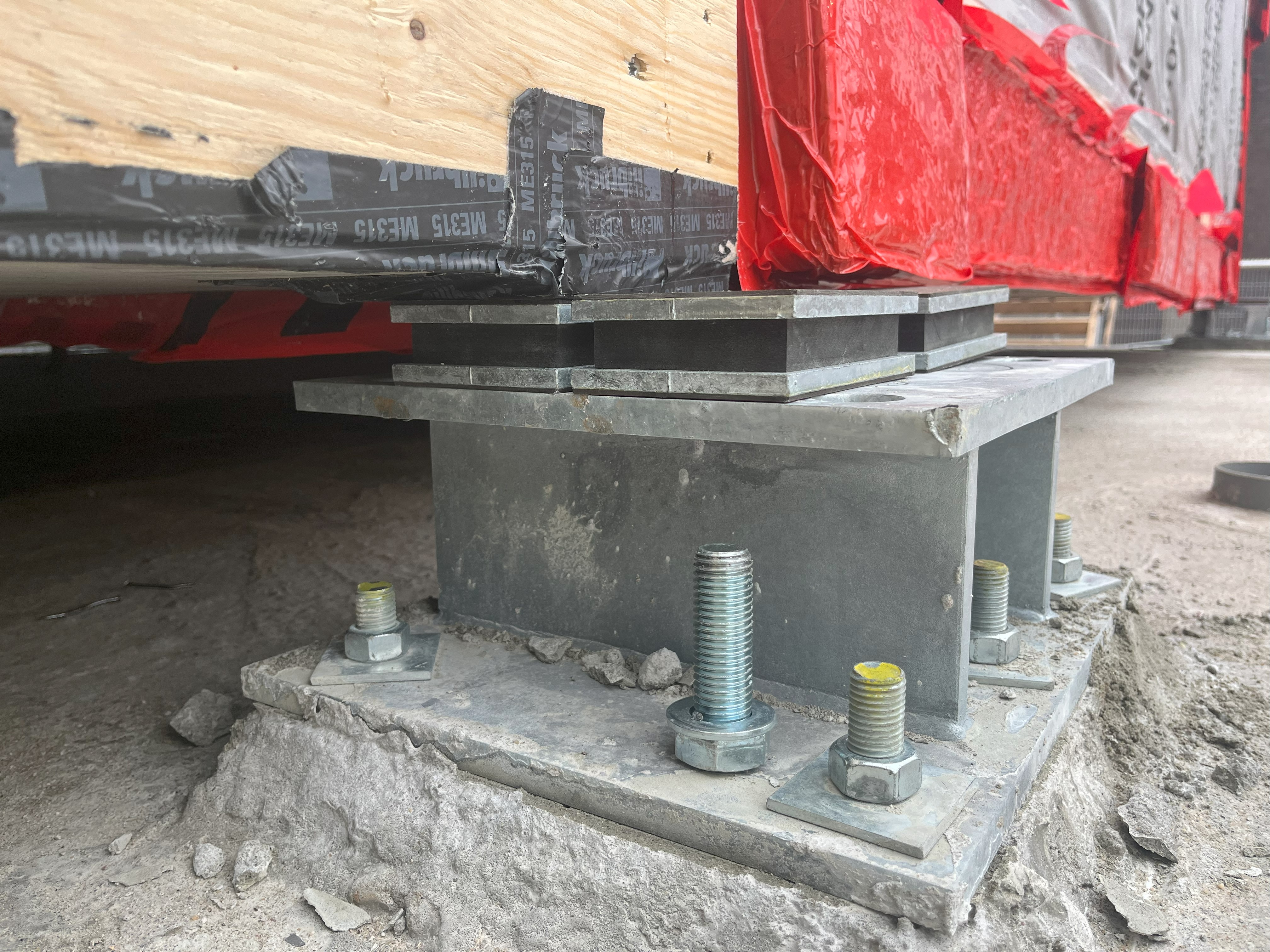

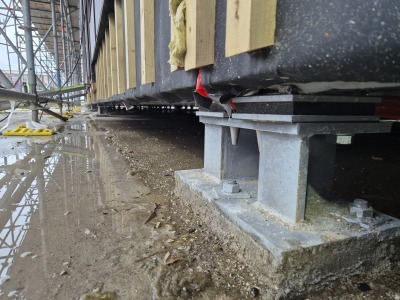

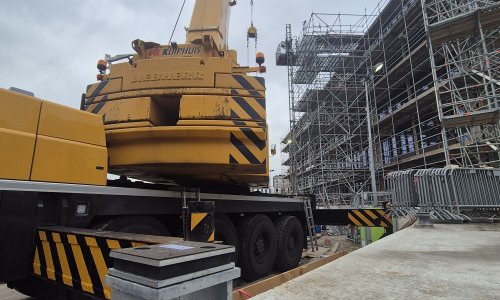

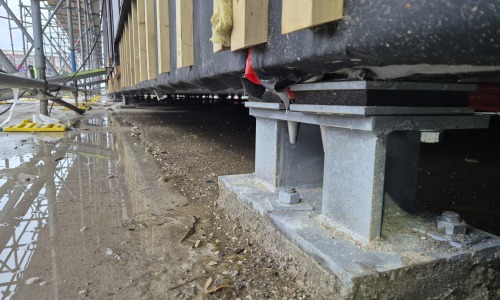

Delta-L heeft mogen bijdragen aan dit bijzondere gestapelde module project, door in nauwe samenwerking met geWOONhout en IBVreeswijk de akoestische ontkoppelingen uit te werken. Bij zowel de funderingsankers als bij de verdiepingen zijn de woonmodules geplaatst op natuurrubber steunen. Dit Straviwood ModuBreak systeem van CDM Stravitec heeft geholpen om een hoge contactgeluidisolatie te bereiken. In totaal zijn er 1627 opleggingen geïmplementeerd in de drie verschillende woonblokken. Op funderingsniveau zijn de natuurrubber steunen verlijmd tussen een stalen top/bodemplaat om de oplegoppervlakte te vergroten en voorzien van antislip laag voor meer horizontale stijfheid. Ook de 10 grondgebonden woningen zijn bij de fundering voorzien van het Straviwood ModuBreak systeem.
Praktijkfoto’s
