Merckthoeve Dorp Eindhoven – Modern comfort op historisch terrein
| Toepassing Trillingsisolatie gebouw | Constructeur JV2 Bouwadvies |
| Oplossing Stravibase Spring | Onderzoek trillingen We-Boost |
| Opdrachtgever Cleverbuild |
Merckthoeve Dorp is een ontwikkeling op het monumentale terrein De Merckthoeve in Eindhoven: een plek met een lange geschiedenis en een herkenbare identiteit in de stad. Waar het terrein vroeger vooral een agrarische functie had, krijgt het nu stap voor stap een nieuwe invulling met wonen, met behoud van het karakter van de locatie. De bestaande gebouwen worden gerenoveerd, maar er worden ook nieuwbouw woningen gerealiseerd.
Uitdaging
Het terrein ligt vlak naast het treinspoor, een deel van de nieuwbouw zelfs op zeer korte afstand van het treinspoor (circa 20 m). Treinpassages kunnen laagfrequente bodemtrillingen veroorzaken die via de fundering worden doorgezet naar de draagstructuur, met kans op trillingshinder en laagfrequent contactgeluid in de woning. Omdat de woning na de fundering grotendeels als houten casco wordt opgebouwd, is het extra belangrijk de overdracht al bij de fundering te beheersen.
Oplossing

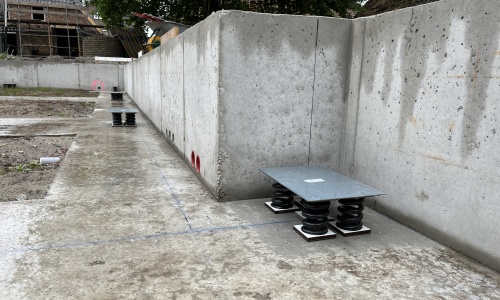

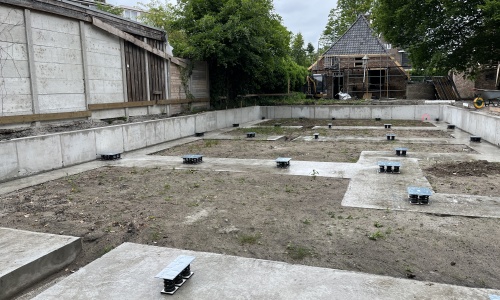

Op basis van metingen is gekozen om de woning op funderingsniveau af te veren op 3 Hz met het Stravibase Spring systeem. In totaal wordt gewerkt met 181 stalen veren, verdeeld over 38 oplegpunten. De positionering en selectie van de opleggingen zijn zorgvuldig afgestemd op de belastingopgave.
De fundering is opgebouwd uit een dubbele laag betonnen balken, waarbij de balken prefab op de veren zijn geplaatst. Daarmee ontstaat een robuuste, reproduceerbare ontkoppeling: trillingen vanuit de ondergrond worden bij de opleggingen geïsoleerd voordat ze de woning kunnen bereiken. Vanaf de fundering wordt het casco verder opgebouwd.
Praktijkfoto’s
