Huis van Delft – Stil wonen in bruisende eyecatcher
| Toepassing Trillingsisolatie deel van constructie | Akoestisch adviseur Peutz |
| Oplossing Stravibase Fix | Constructeur / Architect ABT, Van der Vorm Engineering / Ir Frits van Dongen, Patrick Koschuch |
| Opdrachtgever INTOS | Staalconstructiee Evers Staalconstructies |

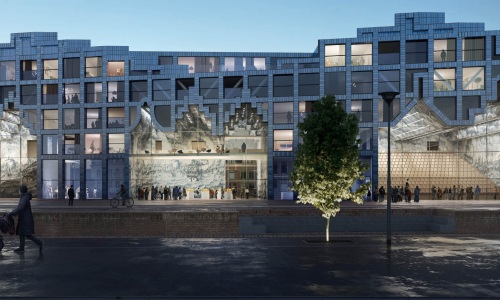

Direct naast Station Delft wordt Huis van Delft gerealiseerd: een gebouw waar wonen wordt gecombineerd met publieke functies op maaiveldniveau. In die plint bevinden zich het Auditorium en de Innovation Gallery—ruimten voor voorstellingen, bijeenkomsten en presentaties. Door de vormgeving, het lijnenspel en de aankleding zijn deze zalen meer geworden dan alleen functionele ruimtes: het zijn echte blikvangers, ontworpen als een ruimtelijke beleving.
Uitdaging
De zalen rechtstreeks onder de appartementen vergen aandacht voor geluid. Niet alleen luchtgeluid, maar ook flankerende overdracht: via vloer, wanden en dak kan contactgeluid naar de woningen worden doorgegeven. Er dient in beide zalen een doos-in-doos constructie te worden gemaakt, waarbij met alle mogelijke contactbruggen rekening gehouden moet worden voor een optimale geluidsisolatie.
Oplossing

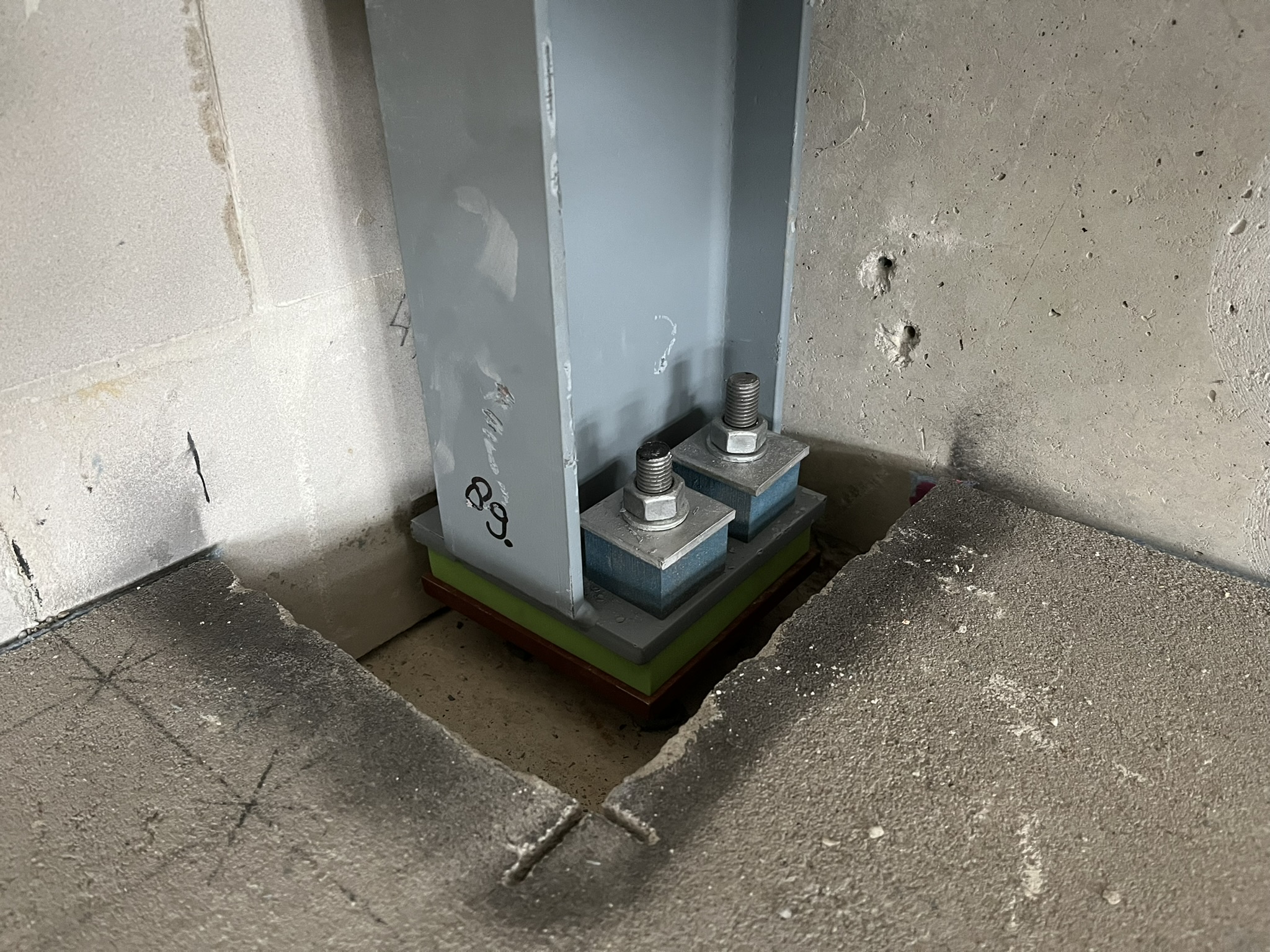

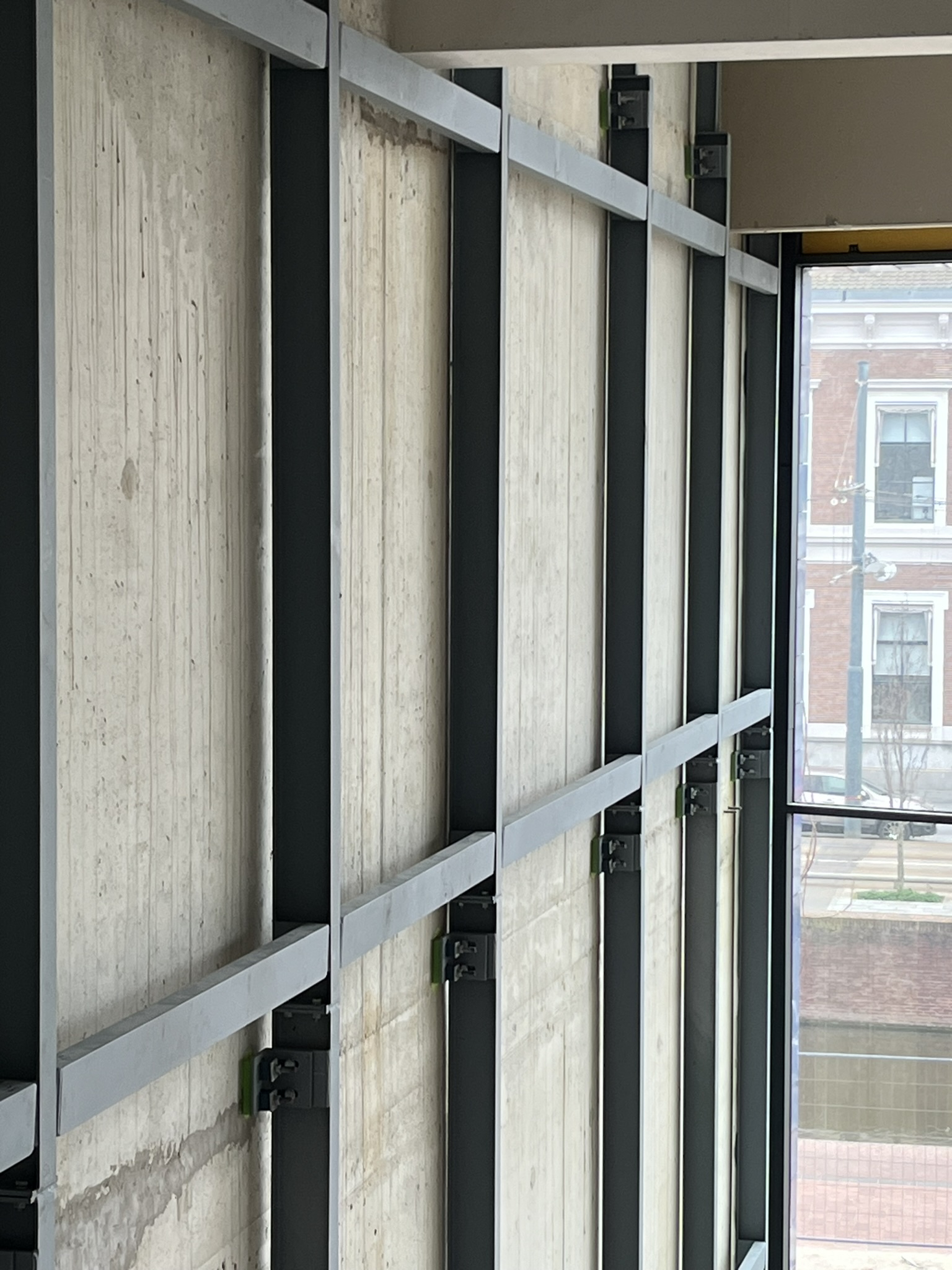

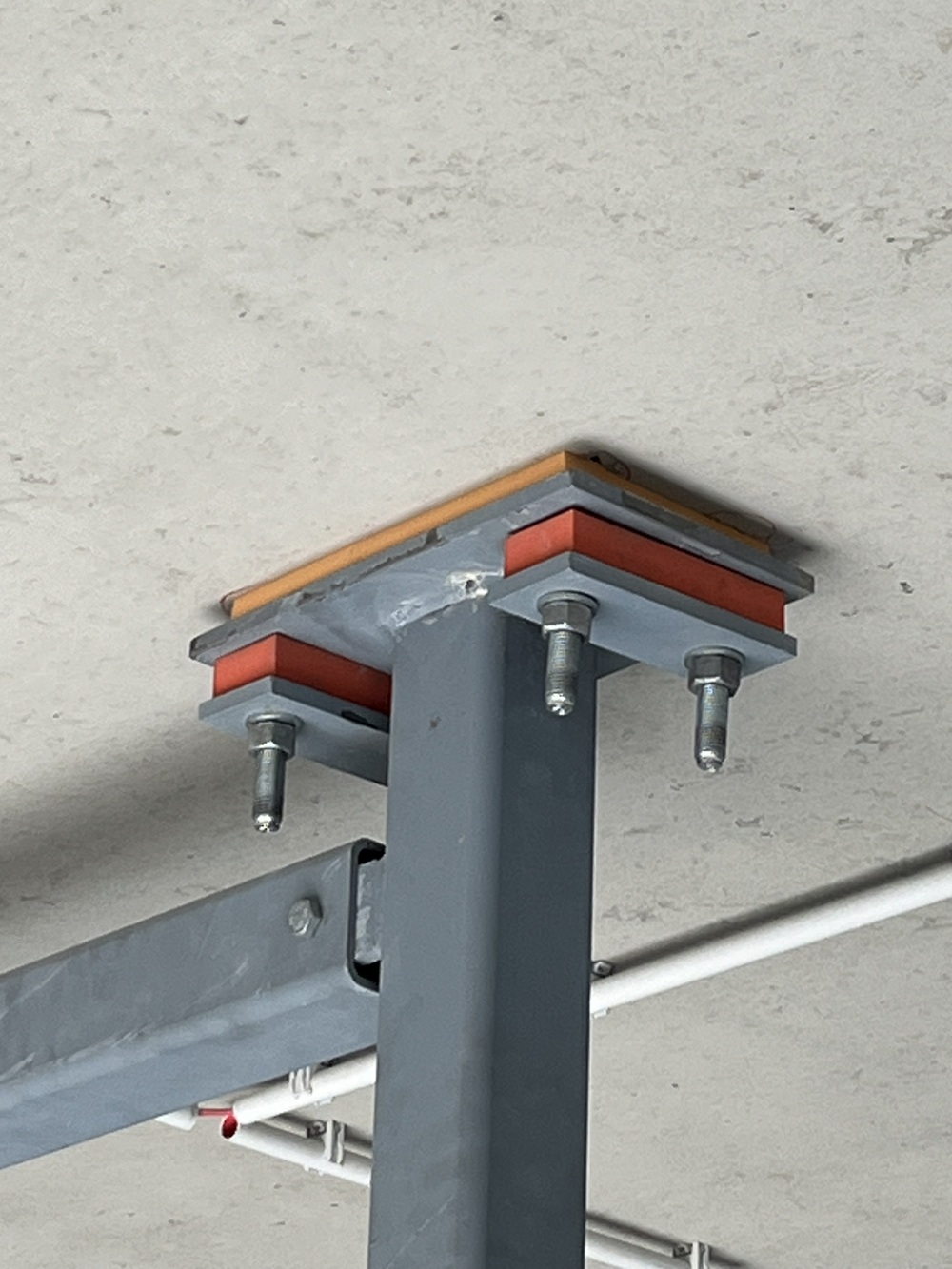

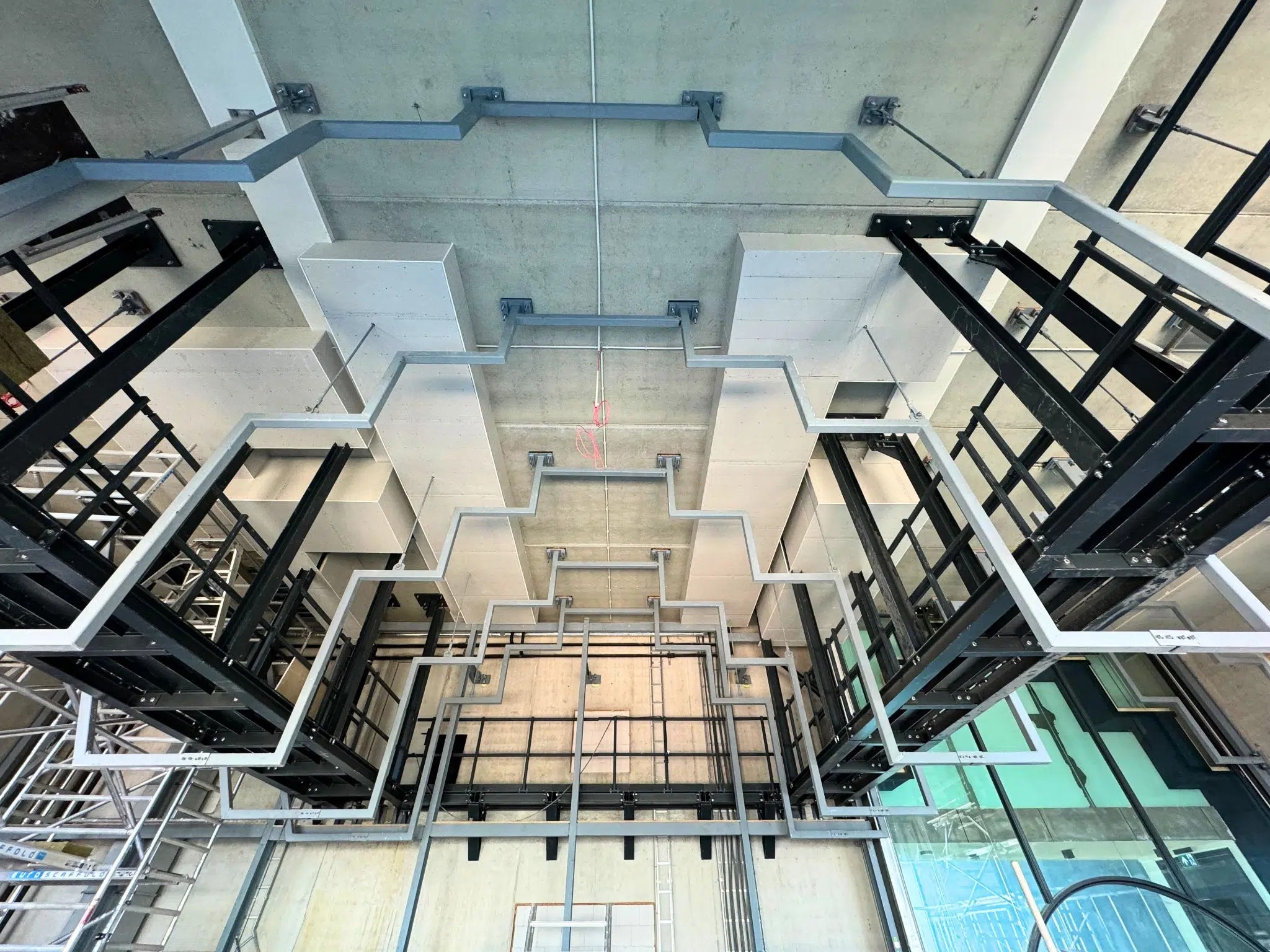

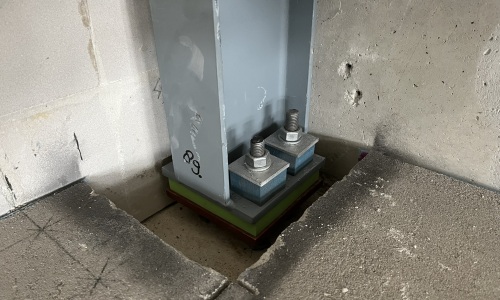

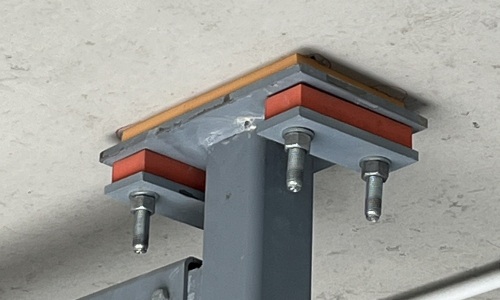

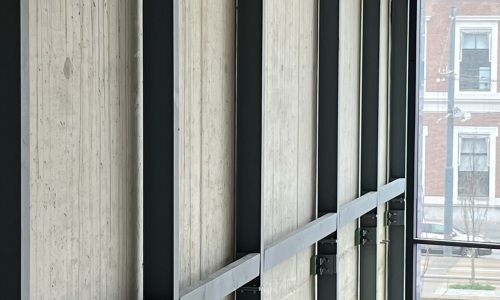

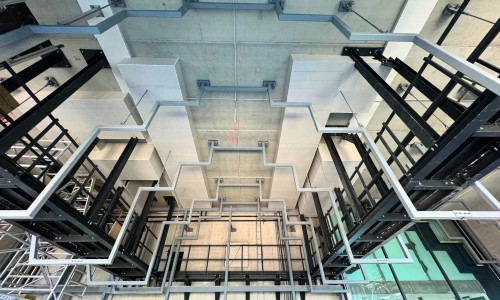

Delta-L heeft bijgedragen aan de realisatie van een doos-in-doos constructie in het Auditorium en de Innovation Gallery. In beide zalen is de volledige staalconstructie akoestisch ontkoppeld van de betonnen buitendoos, d.m.v. het Stravibase Fix systeem, zodat de overdrachtsroute naar de bovengelegen appartementen effectief wordt onderbroken. De kolommen zijn aan de onderzijde ontkoppeld van de basisvloer en horizontaal van de betonwand. Aan het plafond is een spantenconstructie opgehangen, die ook ontkoppeld is van het betonnen plafond. Vervolgens is de metalstud en beplating star tegen de ontkoppelde staalconstructie gemonteerd. Aanvullend zijn er nog ontkoppelingen toegepast bij de hulpstalen van de kunstwerken en voor de ophanging van de kroonluchters en constructie voor licht en geluid. Deze onderdelen waren te zwaar om aan de binnendoos op te hangen en moesten daarom aan de betonnen buitendoos worden ophangen. Om contactbruggen te voorkomen zijn ook deze verbindingen akoestisch ontkoppeld.
Praktijkfoto’s
